LE TRAITEMENT DES POINTS SINGULIERS.
Un bâtiment performant ne saurait tolérer de défaut d'isolation dans son enveloppe. S'il est aisé d'isoler parfaitement les parties courantes, une attention particulière est requise pour le traitement des points singuliers.
Dans le neuf, le traitement des points singuliers devra être intégré dès la conception. On pourra par exemple choisir de placer les baies au nu extérieur du gros œuvre pour éviter des déperditions par les tableaux, ou de désolidariser les balcons pour s'affranchir du pont thermique;
En rénovation, en revanche, il faudra s'adapter à un bâtiment existant. Le traitement des tableaux, par exemple, ne sera pas forcément possible.
Les schémas suivants rassemblent des exemples de traitements parmi les cas plus récents.
Le profilé de renfort n'est pas nécessaire que si l'isolant
DÉPART EN PARTIE ENTERRÉE
Le profilé de renfort n'est pas nécessaire que si l'isolant
ne descend pas jusqu'à la semelle des fondations.
Les parties enterrées nécessitent une attention
particulière. Si elle ne sont pas traitées, elles constituent
en effet des sources de déperditions thermiques importantes.
* Ce polystyrène de soubassement présente un relief
qui permet à l'eau de s'écouler en passant à travers le géotextile.
FENÊTRE - TRAITEMENT DES TABLEAUX
En rénovation la largeur des tapées est souvent insuffisante pour permettre la mise en plus d'un isolant dans les tableaux. On retourne juste l'enduit. Il subsiste donc un pont thermique.

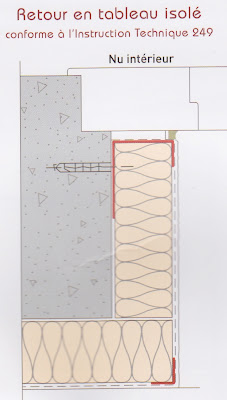

La mise en place d'un isolant en tableau permet de traiter
le pont thermique.
Cette solution doit être retenue dans le neuf.
Il convient donc de prévoir
la place pour l'isolant
en tableau dès la conception.
Dans le cadre de l'instruction technique IT 249 relative au feu,
un profilé métallique doit
être ajouté en fond de tableau.
être ajouté en fond de tableau.
La meilleure solution d'un point de vue
thermique est de placer la fenêtre au nu extérieur. Ainsi, le tableau n'a pas
besoin d'être traité. Ce schéma inclut un profilé
métallique qui doit être utilisé
métallique qui doit être utilisé
si le bâtiment
est considéré est visé
est considéré est visé
par l'instruction technique 249.
Dans les autres cas, ce profilé n'est pas
nécessaire.
TRAITEMENT DES COFFRES DE VOLET ROULANT
 | ||||
| Exemple de traitement de coffre de volet roulant. Ici le profilé rigidifie l'ensemble. |
 |
| L'armature est doublée pour renforcer l'enduit |
PROLONGATEUR DE GOND
En rénovation, le départ des gonds de volets battants peut se faire à l'aide du prolongateur de gond fourni dans les accessoires prévus pour l'ITE.
COUPES SUR BAIES EN SERVICE
APPUI MAÇONNÉ TROP COURT
En rénovation, l'appui maçonné trop court pour l'épaisseur de
l'isolant est sectionné.
S'il y a suffisamment de place, on peut insérer un isolant sur l'appui de fenêtre, tableaux et linteaux.
Dans le neuf, il est impératif,
dès le conception, de prévoir d'isoler les tableaux, linteaux et appuis de fenêtre.
ARRÊT SOUS APPUI OU ACROTÈRE
Si d < 20 mm une bavette est mise en place
pour rejeter les eaux de pluies.
ARRÊT EN POINTE DE PIGNONS
d > 25 mmA une hauteur inférieure à 28 m, r > 50 mmA une hauteur supérieure à 28 m et en front de mer, r > 100 mm
ARRÊT EN ACROTÈRE
d > 25 mmA une hauteur inférieure à 28 m, r > 50 mmA une hauteur supérieure à 28 m et en front de mer, r > 100 mm

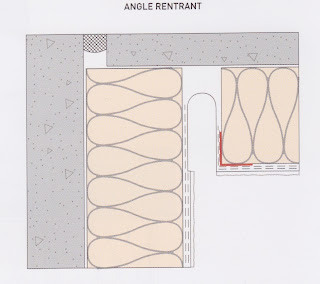

JOINT DE DILATION
Le cache-joint doit:
- former écran avec la pluie
- absorber les mouvements entre les deux bords de l'isolation
- être réalisé en matériau durable
- résister au choc et poinçonnement
- rester fixé compte tenu des mouvements de bâtiment.
ARRÊT EN ANGLE ARRÊT EN PARTIE COURANTE
ANGLES VERTICAUX ET ARRÊTS EN PARTIE LATÉRALE
ORIFICE DE VENTILATION PASSAGE DE CÂBLE
RACCORDEMENT D'UN SYSTÈME ENDUIT
SUR-ISOLANT AVEC UN BARDAGE
SUR-ISOLANT AVEC UN BARDAGE
 |
| Raccordement vertical |
